靈動微MCU MM32 MCU型號：
MM32F103xEx6

宇芯電子代理的靈動微MCU MM32F103產品使用高性能的 ARM® Cortex®-M3 為內核的 32 位微控制器，典型工作頻率可達144MHZ，內置高速存儲器，豐富的增強型 I/O 端口和外設連接到外部總線。本產品產品系列工作電壓為2.0V∼5.5V，工作溫度范圍包含-40?C∼+85?C 常規型和-40?C∼+105?C 擴展型。多種省電工作模式保證低功耗應用的要求。


方案特色：

•可精確測量和控制輸液速度；
•可精確測定和控制輸液量；
•能對氣泡、空液、漏液和輸液管阻塞等異常情況進行報警，并自動切斷輸液通路；
•大尺寸LCD屏顯示實時輸液信息；
•滴數、流量以及時間多種模式實現智能控制輸液；
•屏幕鎖功能，防止誤關機 ；
•適用于多種輸液泵通用管路；
•管路空氣檢測－單個氣泡檢測和累積氣泡檢測，可進行自動排氣泡；
•KVO功能，防止回血而阻塞針頭；
•可安裝紅外滴數傳感器，自動調整滴數；
•能夠對阻塞丸劑量釋放，更貼近臨床需求,舒緩對病人傷害；
•輸液過程中不間斷的速度調節功能，流速可設置步距；
•報警音量可調；
•預留護士呼叫功能，以及聯網接口；


方案規格：

•交流供電AC：
100V-240V，50/60Hz
•直流供電DC：
內置鋰電池，可充電
•流速選擇：
1-1200ml/h (0.1-99.9ml/h以0.1ml/h遞增，100-1200ml/h以1ml/h遞增）
•流速精度：
±5%
•滴速范圍：
1滴/min - 333滴/min
•滴速精度：
監視范圍1-50滴時的精度為±1.5%
•誤差補償：
范圍 0 - ±30%（步距2%）
•輸液總量設置：
1 - 9999ml
•已輸液量顯示范圍：
1-9999ml
KVO流速：
1ml/h的速度輸液
氣泡檢測：
可測氣泡柱長度不小于3mm
滴數傳感器：
紅外線光電束檢測
排氣泡：
800-999ml/h,排泡容積1-9ml
BOLUS速度：
600ml/h(500-800ml/h可調),離散輸液量在輸液總量內可調
噪音：
以25ml/h速度運行時噪音≤36dB
報警：
阻塞，待機，氣泡，開門，輸液完成，電池欠壓，電機故障報警
IP等級：
IP*4屬防濺水設備
環境條件：
溫度-5℃–＋40℃，相對濕度≤20%-90%RH

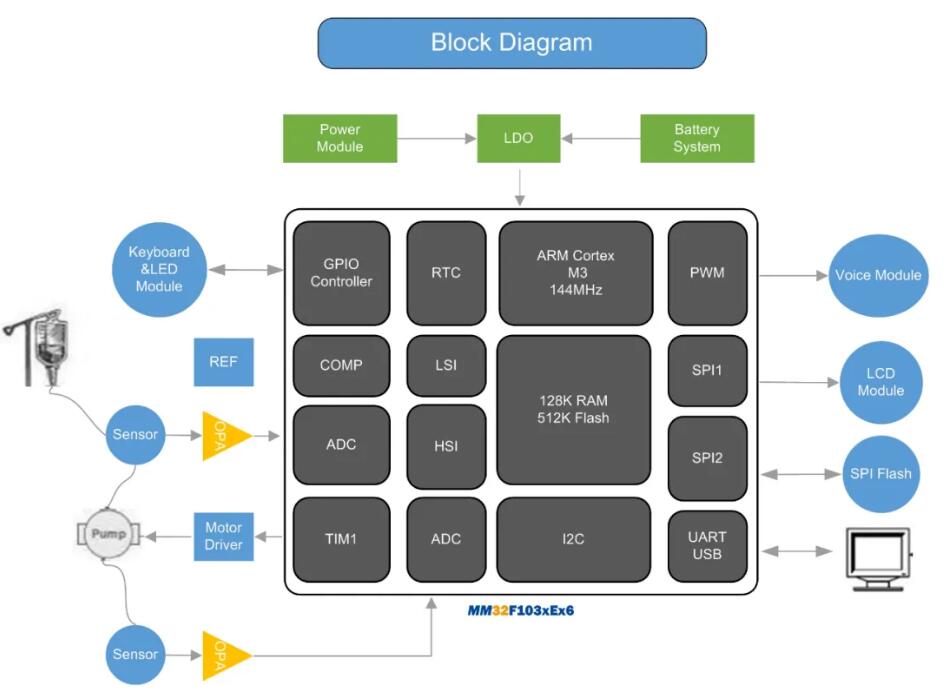

系統框圖：
