意法半導體MCU STM32F100xx低密度和中密度器件的工作溫度范圍為– 40至+ 85°C和– 40至+ 105°C，電源電壓范圍為2.0至3.6V。一套全面的省電模式允許設計低功耗應用。

默認情況下，系統或電源復位后，微控制器處于運行模式。 當不需要保持CPU運行時，有幾種低功耗模式可以節省功率，例如，在等待外部事件時。 由用戶決定選擇哪種模式在低功耗，短啟動時間和可用的喚醒源。睡眠模式是低功耗模式之一

STM32F10xxx睡眠模式 進入睡眠模式

通過執行WFI（等待中斷）或WFE（等待事件）指令進入睡眠模式。根據Cortex-M3系統控制寄存器中的SLEEPONEXIT位，有兩個選項可用于選擇睡眠模式進入機制：

●立即休眠：如果SLEEPONEXIT位被清除，則在執行WFI或WFE指令后，MCU便進入休眠模式。

●退出時休眠：如果SLEEPONEXIT位置1，則一旦退出最低優先級ISR，MCU便進入休眠模式。

在休眠模式下，所有I / O引腳保持與運行模式相同的狀態。

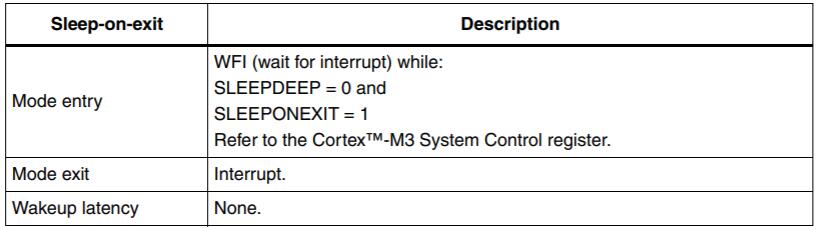

有關如何進入休眠模式的詳細信息，請參見表1和表2。 退出睡眠模式 如果使用WFI指令進入睡眠模式，則嵌套向量中斷控制器（NVIC）確認的任何外設中斷都可以將器件從睡眠模式喚醒。

如果使用WFE指令進入休眠模式，則一旦事件發生，MCU就會退出休眠模式?？梢酝ㄟ^(guò)以下任一方式生成喚醒事件：

●使能外設控制寄存器中的中斷而不是NVIC中的中斷，并使能Cortex-M3系統控制寄存器中的SEVONPEND位。當MCU從WFE恢復時，必須清除外圍中斷掛起位和外圍NVIC IRQ通道掛起位（在NVIC中斷清除掛起寄存器中）。

●或在事件模式下配置外部或內部EXTI線路。當CPU從WFE恢復時，無需清除外設中斷掛起位或NVICIRQ通道掛起位，因?yàn)槲丛O(shè)置與事件線相對應的掛起位。

此模式提供了最短的喚醒時間，因?yàn)樵谥袛噙M(jìn)入/退出時不會浪費時間。另外,靈動微MCU MM32F10系列可直接與STM32F10系列相互代替兼容.
