目前半導體制程工藝處于14nm的階段，2017年，英特爾領先公布了它們在7nm、5nm甚至3nm等制程工藝更前沿的布局及進展，今年，三星同樣公布了關于5nm與3nm制程工藝的布局，由此可知，半導體制程工藝并未因物理極限的限制而停止不前，各大半導體企業都在對研發面積更小，性能更強的半導體芯片方向發展。

　　最近，全國知名半導體研發中心-比利時微電子研究中心IMEC發布了一項新的技術，成功的開發并制造了目前可以說是全球來說最小的SRAM芯片，面積比之前的SRAM芯片縮小了將近24%，是一項可以應用于5nm制程節點。

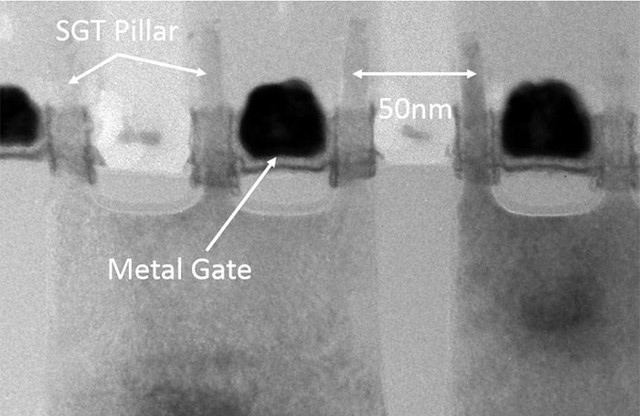

　　同時，官方還放出了該SRAM的微縮影像圖片：


此前，全球最小的SRAM芯片是由三星制造的6T 256Mb SRAM芯片，面積只有0.026平方毫米，而IEMC本次制造的新一代6T 256Mb SRAM芯片核心面積只有0.0184平方毫米到0.0205平方毫米，相比三星的SRAM微縮了24%。

新一代SRAM芯片可以做到這么小的面積，原因在于IMEC采用了更為簡單的結構設計，并使用了新的晶體管結構，并在整體的設計中加入了垂直型環繞柵極（Surrounding Gate Transistor，簡稱SGT）結構，柵極間距僅為50nm，這就與水平型的GAA晶體管在面積上拉開了差距，基本上比水平型的GAA晶體管的面積少20-30%，并在工作電壓，穩定性及漏電流等性能上表現的更為優越。

　　柵極間距與邏輯單元高度是兩個在半導體制程發展中極為重要的指標，半導體芯片單位面積內的晶管體密度也是被這兩個指標直接影響著，間接性通過晶體管密度的大小去決定芯片性能，此外，工作電壓與漏電流也是衡量制程工藝的標準參數之一，更低的漏電率也是制程發展中需要考慮的問題。
